Description：PL-SLAM 论文笔记 — 在 ORB-SLAM 基础上加入线特征的单目 SLAM，线重投影误差、点线联合 BA、仅靠 5 线 3 帧初始化（小旋转假设），TUM RGB-D 全面超越 ORB-SLAM
My Notion Note ID：K2E-B-L2-2
Created：2023-08-16
Updated：2026-06-11
License：转载欢迎：转载请注明作者 Yu Zhang 并附原文出处（yuzhang.io）

1. Summary

Title: PL-SLAM: Real-Time Monocular Visual SLAM with Points and Lines Authors: Albert Pumarola, Alexander Vakhitov, Antonio Agudo, Alberto Sanfeliu, Francesc Moreno-Noguer (IRI, UPC-CSIC, Barcelona; Skolkovo, Moscow) Paper: ICRA 2017 Github: 无官方代码

PL-SLAM 在 ORB-SLAM 三线程架构基础上加入线特征（LSD 线段检测器（Line Segment Detector），基于梯度幅值方向场的快速线段检测，von Gioi 2010）检测 + LBD 描述（Line Band Descriptor，沿线段宽度采样梯度条带的二进制描述子，Zhang & Koch 2013）），解决低纹理场景（运动模糊、均匀墙面、无纹理走廊）中点特征消失导致 SLAM 失败的问题。关键贡献是检测线重投影误差（处理遮挡/误检）+ 点线联合 BA + 仅靠 5 条线在 3 帧内完成地图初始化（无需点特征）。

在 TUM RGB-D 全套 14 个序列上，PL-SLAM 在 12/14 序列中 ATE 优于或持平 ORB-SLAM；低纹理序列（f3_long_office、f3_sit_*、f2_desk_person）提升尤为显著（最高从 5.95 cm→1.99 cm）。

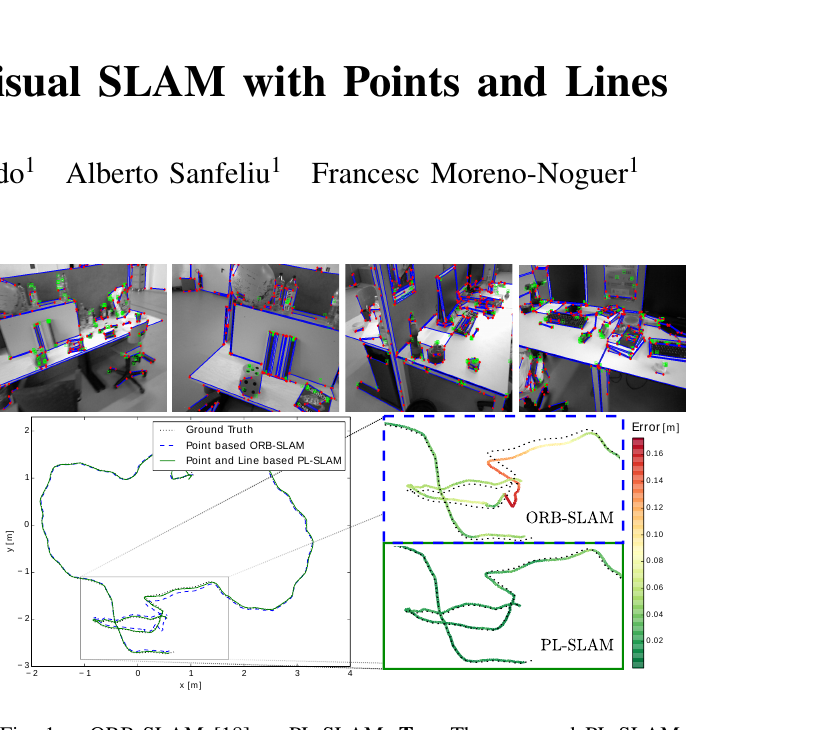

PL-SLAM vs ORB-SLAM 轨迹对比：绿色实线（PL-SLAM）更贴近黑色虚线（Ground Truth）；右图颜色热力图显示 ORB-SLAM 误差更大（红色更多）

2. Key Contributions

检测线重投影误差：端点遮挡/误检时，用检测端点而非三维端点投影计算误差，鲁棒性更强
点线联合 BA：Huber 鲁棒核统一优化点和线端点误差
线特征初始化：仅 5 条线 + 3 帧（小旋转假设）即可估计初始地图，无需点特征
EPnPL 重定位：用 EPnPL（含线特征）替换 ORB-SLAM 的 EPnP，提升遮挡场景重定位精度

3. Method

3.1 系统框架

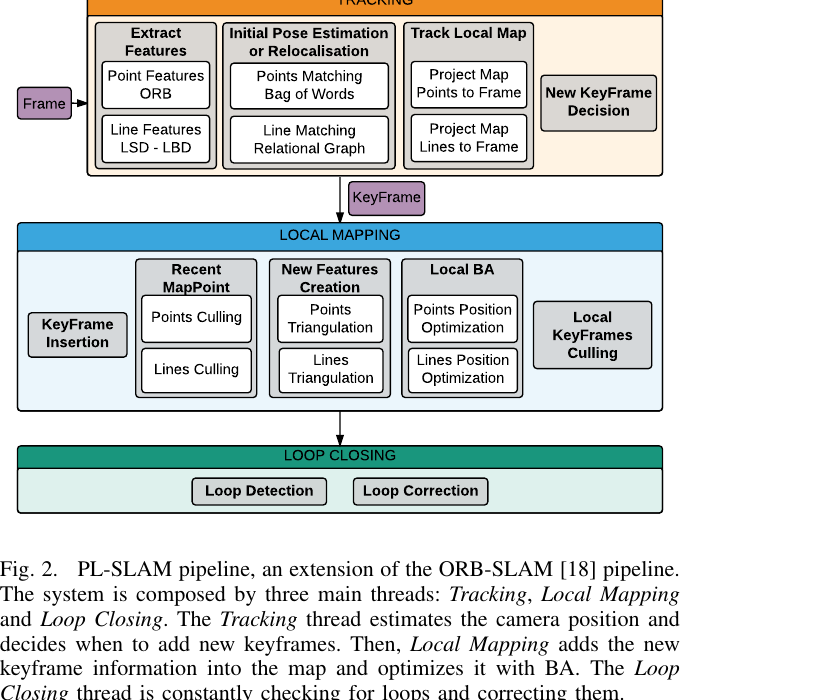

PL-SLAM 三线程框架：Tracking (ORB 点 + LSD-LBD 线) → Local Mapping (点/线三角化 + 联合 BA) → Loop Closing

三线程（延续 ORB-SLAM）：

线程	点特征处理	线特征扩展
Tracking	ORB 检测 + BoW 匹配	LSD 检测 + LBD 关系图匹配
Local Mapping	点三角化 + 局部 BA	线三角化 + 线位置优化
Loop Closing	检测 + 校正	不使用线（全局线匹配代价太高）

重定位：EPnPL（EPnP + Line, Vakhitov 2016）替换原 EPnP，最小化检测线重投影误差。

3.2 线参数化

3D 线端点 $P, Q \in \mathbb{R}^3$ ；图像检测线段端点 $p_d, q_d \in \mathbb{R}^2$ ，齐次 $p_d^h, q_d^h \in \mathbb{R}^3$ 。图像线系数（归一化法向量）：

\mathbf{l} = \frac{p_d^h \times q_d^h}{\|p_d^h \times q_d^h\|} \tag{1}

$\mathbf{l}$ 为归一化的图像直线方程系数（ $\mathbf{l}^T \mathbf{x} = 0$ 对线上任意点 $\mathbf{x}$ ）。

3.3 线重投影误差

基础线重投影误差（端点到线距离之和）：

E_\text{line}(P,Q,\mathbf{l},\theta,K) = E_{pl}^2(P,\mathbf{l},\theta,K) + E_{pl}^2(Q,\mathbf{l},\theta,K) \tag{2}

E_{pl}(P,\mathbf{l},\theta,K) = \mathbf{l}^T\pi(P,\theta,K) \tag{3}

$K$ ：内参； $\theta=\{R,t\}$ ：相机位姿； $\pi$ ：投影函数。

检测线重投影误差（处理遮挡）：由于线段部分遮挡，检测端点 $p_d, q_d$ 不与 3D 端点 $P, Q$ 对应，改用：

E_{pl,d} = \mathbf{l}^T p_d \tag{4}

优化时对 $E_{\text{line},d}$ 做递归逼近 $E_\text{line}$ （论文 §IV-A 描述具体迭代策略）。

3.4 点线联合 BA

以第 $j$ 条地图线在第 $i$ 帧的误差向量：

e'_{i,j} = (\tilde{\mathbf{l}}_{i,j})^T (K^{-1} p_{i,j}^h), \quad e''_{i,j} = (\tilde{\mathbf{l}}_{i,j})^T (K^{-1} q_{i,j}^h) \tag{5}

$\tilde{\mathbf{l}}_{i,j}$ ：地图线 $j$ 在第 $i$ 帧的预测图像直线系数向量（由 3D 线端点 $P,Q$ 投影到图像得到，即式 (1) 中的 $\mathbf{l}$ ）； $p_{i,j}^h, q_{i,j}^h$ ：第 $i$ 帧中线段 $j$ 的检测端点齐次坐标。

总代价（点误差 + 线两端点误差，Huber 鲁棒核 $\rho$ ）：

C = \sum_{i,j} \rho\!\left(e_{i,j}^T\Omega_{i,j}^{-1}e_{i,j} + e'^T_{i,j}\Omega'^{-1}_{i,j}e'_{i,j} + e''^T_{i,j}\Omega''^{-1}_{i,j}e''_{i,j}\right) \tag{6}

$\Omega, \Omega', \Omega''$ ：点/线端点各自的协方差（信息矩阵）；鲁棒核见 RANSAC 与鲁棒估计。

3.5 仅靠线的地图初始化

5 条线即可初始化。小旋转假设：3 连续帧旋转为 $R_1=R^T, R_2=I, R_3=R$ （恒定小旋转）。利用法向量约束：

\mathbf{l}_2^T\bigl(R^T\mathbf{l}_1 \times R\mathbf{l}_3\bigr) = 0 \tag{7}

$\mathbf{l}_k$ ：同一条 3D 线在第 $k$ 帧图像中的直线系数向量（由式 (1) 定义， $k\in\{1,2,3\}$ ）； $R$ 为帧间恒定小旋转。

$R$ 为小量 → 仅 3 个未知数 $r_1, r_2, r_3$ （小角度线性化，式 12 in paper）。对每 5 组线匹配建方程，多项式 solver (Kukelova et al.) 得 8 个解，取最小误差的。设 $t_2=0$ （中间帧为参考）+ trifocal tensor 求平移。

4. Experiments & Results

平台：Intel Core i7-4790（4 核，3.6 GHz），8 GB RAM，ROS Hydro；TUM RGB-D 基准，每序列跑 5 次取中位数，7DoF Sim(3) 对齐后计算 ATE。

TUM RGB-D 定位精度——绝对关键帧轨迹 RMSE（cm）：

序列	PL-SLAM（经典初始化）	ORB-SLAM	PTAM	LSD-SLAM
f1_xyz	1.21	1.38	1.15	9.00
f2_xyz	0.43	0.54	0.20	2.15
f1_floor	7.59	8.71	—	38.07
f2_360_kidnap	3.92	4.99	2.63	—
f3_long_office	1.97	4.05	—	38.53
f3_nstr_tex_far	歧义失败†	37.60	34.74	18.31
f3_str_tex_far	0.89	0.98	0.93	7.95
f3_str_tex_near	1.25	1.55	1.04	—
f2_desk_person	1.99	5.95	—	31.73
f3_sit_xyz	0.066	0.08	0.83	7.73
f3_sit_halfsph	1.31	1.48	—	5.87
f3_walk_xyz	1.54	1.64	—	12.44
f3_walk_halfsph	1.60	2.09	—	—

†f3_nstr_tex_far：经典初始化检测到歧义无法启动；ORB-SLAM 同样失败；PL-SLAM 线初始化成功（Table I Line Init 列）。

PL-SLAM 在 12/14 序列优于或持平 ORB-SLAM；PTAM 在 f1_xyz、f2_xyz、f2_360_kidnap 略优，但 5/12 序列丢失跟踪；LSD-SLAM 丢失 3 序列；RGBD-SLAM 丢失 7 序列。

计算时间（TUM RGB-D，5 序列均值）：

线程	PL-SLAM	ORB-SLAM
Tracking 总计	20 Hz	50 Hz
Local Mapping 总计	3 Hz	7 Hz

加入线特征使帧率降低（主要来自 Local BA 218 ms vs 118.5 ms），但仍接近实时（20 fps，标准 PC 未优化）。

5. Ablation & Discussion

线初始化 vs 经典初始化：在低纹理序列（f3_nstr_tex_far）经典初始化检测到歧义失败，线初始化成功恢复；在点丰富序列（f3_walk_xyz、f3_walk_halfsph）线初始化因大旋转导致假设失效
为何回环不用线：全局线匹配需建 BoW 类型的线描述子索引，代价太高；点特征 BoW 已足够回环检测
线匹配策略：LBD + 关系图（geometric graph）显著优于纯外观匹配，遮挡鲁棒性更好
线剔除标准：< 3 视角或 < 25% 预期可见帧 → 与点剔除标准对称

论文未报告的消融：无单独去掉线特征的 ablation；从 ORB-SLAM→PL-SLAM 的精度变化隐含线的贡献，但未量化线 vs 点各自贡献。

6. Strengths / Limitations / Future Work

优点：

低纹理场景（走廊、办公室、均匀墙面）显著提升 ORB-SLAM
检测线误差处理遮挡，实用性强
线初始化使纯线场景（无角点）也可初始化

局限：

线特征 Local Mapping 耗时增加近 2× → 帧率从 50 Hz 降到 20 Hz
回环检测不使用线，低纹理场景回环能力有限
依赖小旋转假设的线初始化在大旋转序列失效
无官方开源代码

后续工作：

论文展望：结合平面特征，统一在类似点的框架
后续系统：PL-VIO（点线 VIO）、PL-VINS（点线 VINS）等扩展至 VIO

References

类别	链接
论文	Pumarola A., Vakhitov A., Agudo A., Sanfeliu A., Moreno-Noguer F. (2017). PL-SLAM: Real-Time Monocular Visual SLAM with Points and Lines. ICRA. DOI
ORB-SLAM	Mur-Artal R. et al. (2015). ORB-SLAM. IEEE T-RO. — 基础框架（见 ORB-SLAM2 笔记）
EPnPL	Vakhitov A. et al. (2016). Accurate and Linear Time Pose Estimation from Points and Lines (EPnPL). ECCV.
LSD	Grompone von Gioi R. et al. (2010). LSD: A Fast Line Segment Detector. IEEE T-PAMI.
LBD	Zhang L., Koch R. (2013). An Efficient and Robust Line Segment Matching (LBD). JVCIR.
相关	点线 SLAM 系列见 K2E-B-L2；BA 鲁棒核见 RANSAC 与鲁棒估计；EPnP 见 PnP
