Description：SMERF 论文笔记 — 可流式省内存辐射场，K³ 子模型网格 + Zip-NeRF 蒸馏，普通设备实时漫游大场景 (300 m²，~200 FPS)
My Notion Note ID：K2E-B-G6-5
Created：2024-03-31
Updated：2026-06-11
License：转载欢迎：转载请注明作者 Yu Zhang 并附原文出处（yuzhang.io）

1. Summary

Title: SMERF: Streamable Memory Efficient Radiance Fields for Real-Time Large-Scene Exploration Authors: D. Duckworth, P. Hedman, C. Reiser, P. Zhizhin, J.-F. Thibert, M. Lučić, R. Szeliski, J. T. Barron Paper: arXiv:2312.07541 (ACM ToG 43(4), SIGGRAPH 2024) Github: google-research/google-research (smerf)

SMERF (Google, 2023)：可流式省内存辐射场，目标：普通设备 (手机/浏览器) 实时漫游大场景 (室内整层楼/室外街区)。核心矛盾：高质量离线辐射场 (Zip-NeRF) 渲染极慢 (~0.25 FPS)；实时方法 (3DGS/MERF) 质量损失大，且单体表示难以扩展到 300 m² 场景。SMERF 通过分区 + 蒸馏调和两者。

场景按摄像机位置切成 $K^3$ 子模型网格，每个子模型独立表示整个场景 (本格区精细、格外区粗略)；渲染任意视角只载入一个子模型 → 显存恒定、与场景大小解耦。质量通过从高质 Zip-NeRF 教师蒸馏获得，不从头训练。在 MERF 基础表示上引入特征门控和延迟 MLP 参数插值提升表达能力，光线抖动数据增强保证帧间稳定性。

大场景基准 (Zip-NeRF dataset， 4 个场景，最大 300 m²)：SMERF K=5 PSNR 27.28 dB vs. Zip-NeRF 教师 27.37 dB、3DGS 25.50 dB，workstation 速度 ~200 FPS，手机 55+ FPS，比离线 Zip-NeRF 快三个数量级。

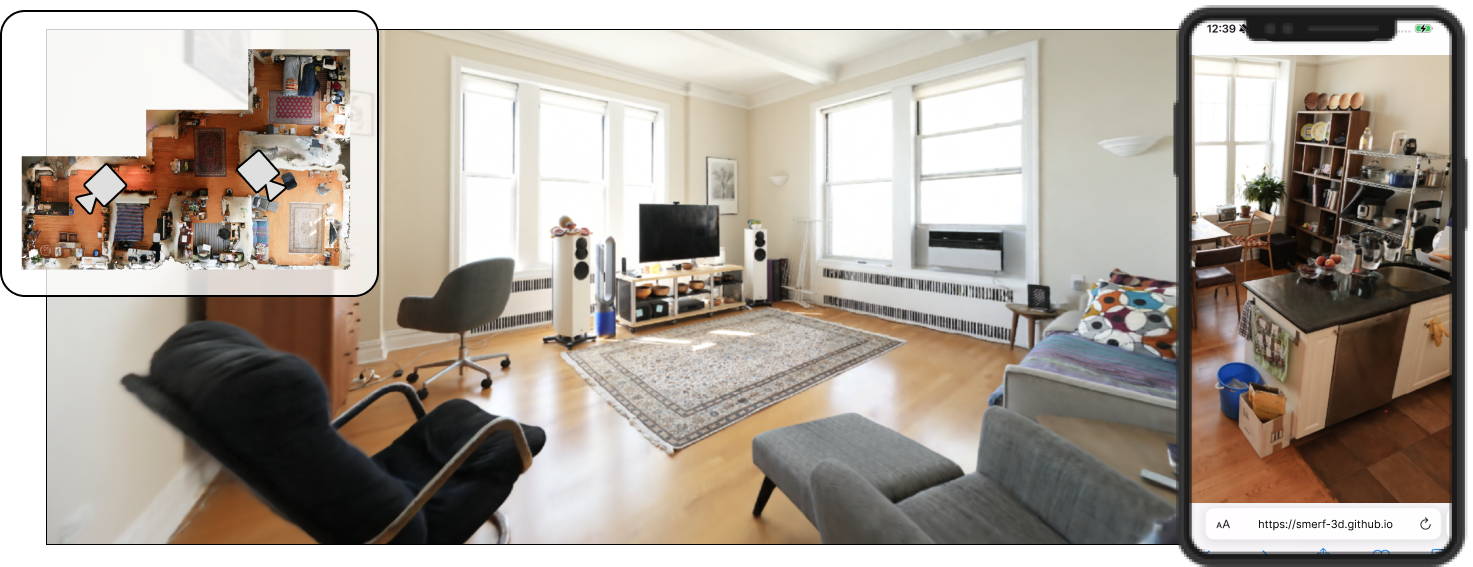

SMERF 在普通硬件上实时漫游大场景，质量接近离线 Zip-NeRF 教师

2. Key Contributions

层次子模型分区：场景切 $K^3$ 块，每块独立 MERF 子模型；推理时单子模型上显存，内存与场景面积解耦
Zip-NeRF 蒸馏：外观 (patch 光度) + 几何 (体渲染权重) 双路监督，不从头训练；质量接近离线教师
特征门控 (Eq. 8-9)：voxel 特征第 8 维门控 triplane 贡献，替代 MERF 简单相加，表示更灵活
延迟 MLP 参数插值 (Eq. 7)：外观网络参数按 $P^3$ 格点三线性插值，视角相关容量↑不增渲染开销
光线抖动 (Eq. 12-13)：扰动训练射线原点/方向，消除帧间闪烁；消融中与颜色监督并列贡献最大（PSNR 降幅 $-1.44$ dB，略低于颜色监督的 $-1.53$ dB；stump 场景移除后训练发散）

3. Method

3.1 子模型分区

场景按相机原点的 L∞ 距离分配到最近子模型格：

s^* = \arg\min_{k \in \{1,\ldots,K^3\}} D(o,\, k) \tag{6}

$o$ 为相机原点， $k$ 为格子索引， $D$ 为 L∞ 距离。

每个子模型有独立 contracted 坐标系（将无界欧式空间非线性映射到有界单位立方体，使远处场景仍能被有限分辨率网格表示），表示完整场景但本格区细节高、格外区粗略。室外/单层场景退化为 $\approx K^2$ 。推理时只加载当前视角子模型 → 显存固定、场景可无限扩展。

3.2 MERF 基础表示与延迟渲染

每个子模型采用 MERF 表示：三面 triplane 特征图 $P_x, P_y, P_z$ + 稀疏 3D voxel grid $V$ 。体渲染权重：

w_i = T_i\bigl(1-\exp(-\tau_i\delta_i)\bigr), \quad T_i = \exp\!\Bigl(-\sum_{j<i}\tau_j\delta_j\Bigr) \tag{3}

$\tau_i$ 为体密度， $\delta_i = d_{i+1}-d_i$ 为采样间距， $T_i$ 为透射率。

延迟渲染：先 $\alpha$ -合成得粗颜色，再加小型延迟 MLP $h$ 修正视角相关外观：

\hat{C} = \sum_i w_i c_i + h\!\left(\sum_i w_i c_i,\;\sum_i w_i f_i,\; d;\;\theta\right) \tag{4}

$f_i$ 为外观特征， $d$ 为视角方向， $h$ 为轻量 MLP (2 hidden layers, 16 units， ELU 激活)。

3.3 特征门控

原 MERF 直接相加 $t_\text{MERF}(x) = P_x + P_y + P_z + V(x)$ 。SMERF 引入门控：取 voxel 特征第 8 维 $w(x)=[V(x)]_8$ 作标量权重门控 triplane，再将结果与 voxel 特征拼接：

\hat{t}(x) = w(x)\cdot\bigl(P_x(x)+P_y(x)+P_z(x)\bigr) + V(x) \tag{8}

t(x) = \hat{t}(x) \oplus V(x) \tag{9}

$\oplus$ 为沿通道拼接， $w(x)\in\mathbb{R}$ 为标量门控权重。

3.4 延迟外观网络参数插值

延迟 MLP 参数 $\theta$ 不全局共享，在 $P^3$ 格点上分别存储，按相机原点三线性插值：

\theta = \text{Trilerp}\!\bigl(o,\;\{\theta_{uvw}:(u,v,w)\in\{1,\ldots,P\}^3\}\bigr) \tag{7}

$o$ 为相机原点， $\theta_{uvw}$ 为格点参数。mip-NeRF 360 取 $P=5$ （125 套参数），Zip-NeRF 场景同。空间位置不同 → 插值出的 MLP 参数不同 → 捕捉位置相关的外观变化。

3.5 Zip-NeRF 蒸馏训练

冻结 Zip-NeRF 教师，双路监督：

外观损失（学生/教师在 $3\times3$ patch 上的光度差）：

\mathcal{L}_c = 1.5\cdot\text{DSSIM}(C, C^*) + \sum_{c\in C}\|c - c^*\|_2 \tag{10}

$C$ / $C^*$ 分别为学生和教师渲染颜色； $\text{DSSIM} = (1-\text{SSIM})/2$ （差异结构相似度，值越小越相似）。

几何损失（匹配沿射线的体渲染权重分布）：

\mathcal{L}_\tau = \sum_i |w_i^T - w_i^S| \tag{11}

$w_i^T$ / $w_i^S$ 为教师/学生同一射线同一采样点的终止权重，约束密度场一致。

训练配置：mip-NeRF 360 场景 200k steps / 16 A100；Zip-NeRF 大场景 100k steps / 8 V100 或 16 A100。优化器 Adam，学习率余弦衰减 $10^{-2}\to3\times10^{-4}$ ，batch 65,376 rays。

3.6 光线抖动数据增强

扰动训练射线原点和方向，为数据集视角外区域提供监督：

\hat{o} \sim \mathcal{N}(o,\;\sigma^2 I), \quad \sigma = 0.03\,K \tag{12}

\hat{d} \sim \mathcal{U}\!\bigl(\{v\in\mathbb{R}^3:\|v-d\|_2<\epsilon,\;\|v\|_2=1\}\bigr), \quad \epsilon=0.03 \tag{13}

$o$ / $d$ 为原始原点/方向； $\sigma = 0.03\,K$ —— 注意带因子 $K$ （每轴分区数，见 §3.1），即 $\sigma$ 随场景规模缩放（ $\sigma$ 定义在归一化场景坐标里，相机都落在 $[-K/2, K/2]^3$ 立方体内）； $\epsilon = 0.03$ 为固定常数。抖动射线可覆盖欧式空间任意位置 → 提升泛化、消除帧间亮度跳变。

子模型一致性损失（Eq. 14）：每条射线以 20% 概率同时由邻格子模型渲染，两结果光度差约束边界处颜色一致：

\mathcal{L}_s = \bigl\|\hat{C}_k(r) - \hat{C}_{k'}(r)\bigr\|_2 \tag{14}

$\hat{C}_k(r)$ ：主子模型 $k$ （含射线起点的格子）渲染颜色； $\hat{C}_{k'}(r)$ ：邻格子模型 $k'$ 对同一射线的渲染颜色；损失按批次所有 20% 重分配射线平均（随机梯度训练，不在公式中显式写求和）。

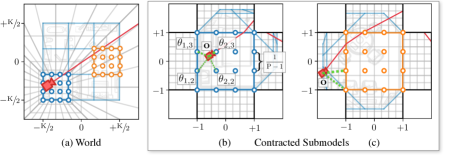

SMERF 坐标系：世界坐标 K³=3³ 格 (a)、单个子模型 contracted 坐标及 P³=4³ 延迟网络格点 (b)(c)

4. Experiments & Results

数据集

数据集	场景	规模	说明
Zip-NeRF dataset	4 (Berlin, Alameda, London, NYC)	最大 300 m²，1000-2000 张 180° 鱼眼	主评估，大场景
mip-NeRF 360	9 (室内/室外)	中小场景	标准辐射场 benchmark

大场景结果 (Zip-NeRF dataset)

Method	PSNR ↑	SSIM ↑	LPIPS ↓	FPS	Mem (MB)
MERF	23.49	0.746	0.444	283	522
3DGS	25.50	0.810	0.369	441	227
SMERF K=3	27.09	0.823	0.350	220	1313
SMERF K=5	27.28	0.829	0.339	204	1454
Zip-NeRF (teacher)	27.37	0.836	0.305	~0.25	—

SMERF K=5 比 3DGS +1.78 dB，距离线教师仅 0.09 dB，速度快三个数量级。

mip-NeRF 360 结果 (K=1)

Method	PSNR ↑	SSIM ↑	LPIPS ↓	FPS	Disk (MB)
iNGP（Instant-NGP，多分辨率哈希编码的实时 NeRF，Müller 2022）	25.68	0.706	0.302	8.6	104
3DGS	27.20	0.815	0.214	260	740
MERF	24.95	0.728	0.302	278	153
SMERF K=1	27.98	0.818	0.212	217	139
Zip-NeRF (teacher)	28.78	0.836	0.177	~0.25	—

磁盘占用 139 MB 远低于 3DGS (740 MB)。iPhone 实测 55.4 FPS (380×640)，MacBook 42.5 FPS (1280×720)。

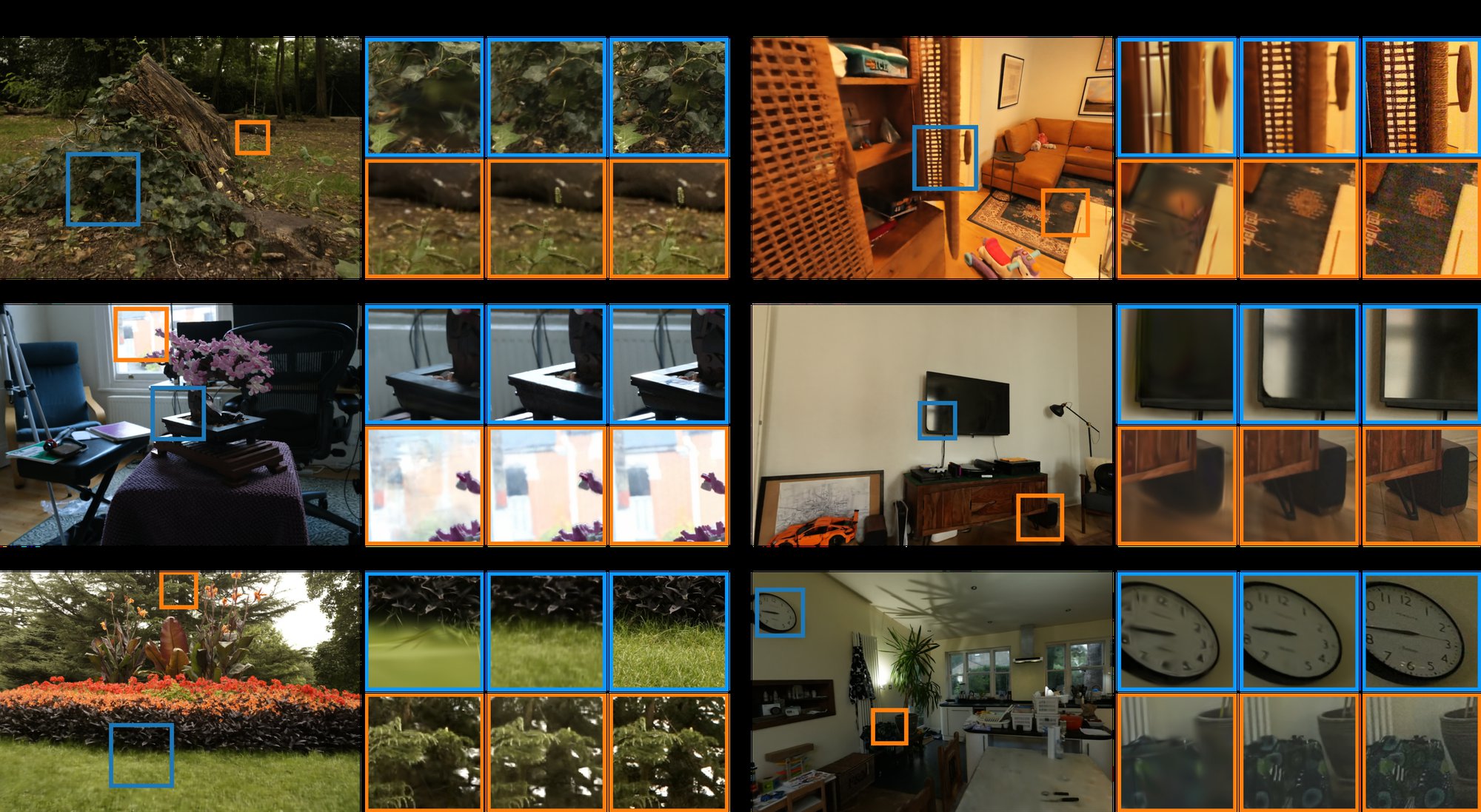

SMERF 与 3DGS 在 mip-NeRF 360 / Zip-NeRF 数据集上质量对比：SMERF 在薄几何、高频纹理、镜面高光上均优于 3DGS

5. Ablation & Discussion

消融在 mip-NeRF 360 (K=1) 上进行：

移除项	PSNR	相对 full model
无颜色监督	26.45	−1.53
无光线抖动	26.54	−1.44
无 MLP 参数格	27.40	−0.58
无特征门控	27.63	−0.35
无几何监督	27.90	−0.08
Full SMERF	27.98	—

颜色监督和光线抖动贡献最大，两者皆不可缺
MLP 参数插值对质量有明显作用；特征门控改善感知质量 (LPIPS)
几何监督、正则化项对 PSNR 贡献小，但对密度场一致性有隐性作用

消融还验证子模型数 K 越大质量越高 (K=5 > K=3)，但内存和磁盘随 $K^3$ 增长。

6. Strengths / Limitations / Future Work

Strengths

大场景质量接近离线 SOTA：比 3DGS +1.78 dB，距 Zip-NeRF 教师 0.09 dB
内存与场景大小解耦 (运行时常量 ~450 MB/子模型)；WebGL 浏览器直接可用
蒸馏框架通用：可替换更强教师进一步提升质量

Limitations

磁盘/带宽成本高：Zip-NeRF 大场景每个 scene 磁盘 1.6-4.1 GB，流式加载有延迟
训练成本高：100k-200k steps，需 8-16 张 A100/V100
在部分区域质量优势相对 3DGS 不一致；受 voxel 结构约束，细节恢复有上限

Future Work (论文未单独列，推断方向)

压缩/量化降低磁盘和带宽需求
替换更快教师或端到端训练方案

References

Duckworth et al. (2023). SMERF: Streamable Memory Efficient Radiance Fields for Real-Time Large-Scene Exploration. ACM ToG 43(4), SIGGRAPH 2024. arXiv:2312.07541
项目页 / WebGL 演示: smerf-3d.github.io
Barron et al. (2023). Zip-NeRF (ICCV)：教师模型
Reiser et al. (2023). MERF (SIGGRAPH)：baked 表示前作
Kerbl et al. (2023). 3D Gaussian Splatting — 实时对照，见 3DGS 笔记
NeRF 笔记 · Instant-NGP 笔记：辐射场基础
