Nerfies

Created 2024-03-31Updated 2026-06-11slam / papers / g-geometry-rendering / g6-radiance-field-foundations
  • Description：Nerfies 论文笔记 — 可形变 NeRF，per-frame SE(3) 形变场将观测坐标 warp 到 canonical 模板，弹性正则 + coarse-to-fine 位置编码，从手机自拍视频重建可形变场景
  • My Notion Note ID：K2E-B-G6-4
  • Created：2024-03-31
  • Updated：2026-06-11
  • License：转载欢迎：转载请注明作者 Yu Zhang 并附原文出处（yuzhang.io）

Table of Contents

1. Summary

Title: Nerfies: Deformable Neural Radiance Fields Authors: Keunhong Park, Utkarsh Sinha, Jonathan T. Barron, Sofien Bouaziz, Dan B. Goldman, Steven M. Seitz, Ricardo Martin-Brualla (University of Washington & Google Research) Paper: arXiv:2011.12948 (ICCV 2021) Github: google/nerfies

Nerfies 把静态 NeRF 推广到非刚性形变场景（人脸/头发/肢体），能从手机随手拍的自拍视频重建可自由换视角的"nerfie"。核心思路：把场景分解为 canonical 模板 NeRF（一个静态辐射场）+ per-frame SE(3) 形变场——渲染时先把观测坐标通过形变场 warp 到 canonical 空间，再查模板。

直接优化会陷入局部极小（大/小运动同时出现时形变场发散）。两项正则化解决这个问题：弹性正则（惩罚形变场 Jacobian 的非刚性程度）防止不合理形变；coarse-to-fine 位置编码（渐进引入高频）让优化先学大局形变再细化，避免高频陷阱。

在准静态场景，Nerfies PSNR 23.7 dB / LPIPS 0.282，超过所有 baseline（NeRF 18.1 / 0.502，Neural Volumes 15.0 / 0.562）；在动态场景 LPIPS 0.168 优于 NSFF（0.183），尽管 NSFF 额外使用了光流/深度监督。

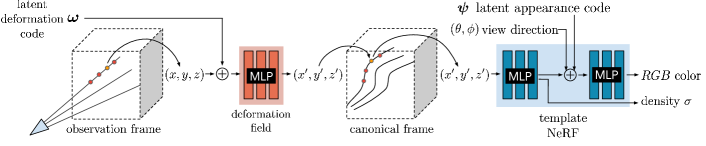

Nerfies 方法流程：观测帧坐标 (x,y,z) → 形变场 MLP（条件于 per-frame latent \omega）→ canonical 坐标 (x',y',z') → 模板 NeRF（条件于外观 latent \psi）→ RGB + 密度

2. Key Contributions

  • Canonical 模板 + 形变场分解：单个静态 NeRF 模板 + per-frame SE(3) 形变，不需要显式骨骼或 mesh
  • SE(3) 刚体运动形变场：用螺旋轴 (screw axis) 参数化，比平移场更高效地建模旋转，共享远端点的旋转参数
  • 弹性正则：对形变 Jacobian 奇异值取对数惩罚局部刚性，Geman-McClure 鲁棒核容忍大形变，射线贡献加权（空区域自由变）
  • Coarse-to-fine 形变正则：windowed 位置编码渐进引入高频，先学低频整体形变再细化，防止局部极小
  • 手机自拍系统：COLMAP + 前景分割 + SfM 静态点背景锚定，无需专用硬件或标记点

3. Method

3.1 场景分解

观测空间辐射场 = 形变 × 模板：

G(x,d,ψi,ωi)=F(T(x,ωi),d,ψi)G(\mathbf{x}, \mathbf{d}, \psi_i, \omega_i) = F(T(\mathbf{x}, \omega_i), \mathbf{d}, \psi_i)

TT：观测→canonical 的形变映射，条件于 per-frame latent ωi∈R8\omega_i \in \mathbb{R}^8；FF：canonical 模板 NeRF（静态辐射场）；ψi∈R8\psi_i \in \mathbb{R}^8：per-frame 外观 latent（处理曝光/白平衡变化）；d\mathbf{d}：视角方向。

3.2 SE(3) 形变场

形变用螺旋轴 S=(r;v)∈R6\mathcal{S} = (\mathbf{r}; \mathbf{v}) \in \mathbb{R}^6 参数化：

x′=erx+p,p=G(r)v\mathbf{x}' = e^{\mathbf{r}}\mathbf{x} + \mathbf{p}, \quad \mathbf{p} = \mathbf{G}(\mathbf{r})\mathbf{v}

ere^{\mathbf{r}}：旋转矩阵（Rodrigues 公式：I+sin⁡θθ[r]×+1−cos⁡θθ2[r]×2\mathbf{I} + \frac{\sin\theta}{\theta}[\mathbf{r}]_\times + \frac{1-\cos\theta}{\theta^2}[\mathbf{r}]_\times^2）；G(r)=I+1−cos⁡θθ2[r]×+θ−sin⁡θθ3[r]×2\mathbf{G}(\mathbf{r}) = \mathbf{I} + \frac{1-\cos\theta}{\theta^2}[\mathbf{r}]_\times + \frac{\theta-\sin\theta}{\theta^3}[\mathbf{r}]_\times^2；p\mathbf{p} 由螺旋轴平移分量 v\mathbf{v} 经 G\mathbf{G} 恢复（非自由平移）。

优势：远处点的旋转可共享同一组 r\mathbf{r} 参数，比逐点平移场更高效、更符合真实刚体运动。（SE(3)/指数映射基础见 李群与李代数）

形变 MLP 架构：6 层，128 隐藏单元，第 4 层跳接；输入 γα(x)+ωi\gamma_\alpha(\mathbf{x}) + \omega_i，输出 (r,v)∈R6(\mathbf{r}, \mathbf{v}) \in \mathbb{R}^6；末层初始化近恒等变换以稳定早期训练（论文 U(−10−5,10−5)\mathcal{U}(-10^{-5}, 10^{-5});官方代码用 uniform(scale=10^{-4})）。

3.3 弹性正则

形变场 Jacobian JT=UΣVT\mathbf{J}_T = \mathbf{U}\boldsymbol{\Sigma}\mathbf{V}^T（SVD），惩罚非刚性程度：

Lelastic(x)=∥log⁡Σ∥F2\mathcal{L}_{\text{elastic}}(\mathbf{x}) = \|\log \boldsymbol{\Sigma}\|_F^2

Σ\boldsymbol{\Sigma}：JT\mathbf{J}_T 的奇异值对角阵；纯刚体运动时 Σ=I\boldsymbol{\Sigma} = \mathbf{I}，Lelastic=0\mathcal{L}_{\text{elastic}} = 0。

用 Geman-McClure 鲁棒核容忍人脸表情等大形变：ρ(x,c=0.03)=2(x/c)2/((x/c)2+4)\rho(x, c=0.03) = 2(x/c)^2 / ((x/c)^2 + 4)。按射线贡献（密度积分）加权——空区域不惩罚，让高密度区域（实际物体表面）保持局部刚性。

背景正则（锚定 SfM 静态点）：

Lbg=1K∑k=1K∥T(xk)−xk∥2\mathcal{L}_{\text{bg}} = \frac{1}{K}\sum_{k=1}^{K}\|T(\mathbf{x}_k) - \mathbf{x}_k\|_2

xk\mathbf{x}_k：SfM 三角化的 KK 个静态背景点。让这些点形变后不动 → 固定 canonical 与观测系的关系，防止 gauge ambiguity。

总 loss：L=Lrgb+λLelastic-r+μLbg\mathcal{L} = \mathcal{L}_{\text{rgb}} + \lambda\mathcal{L}_{\text{elastic-r}} + \mu\mathcal{L}_{\text{bg}}，论文默认 λ=μ=10−3\lambda = \mu = 10^{-3}。

3.4 Coarse-to-Fine 形变正则

难点：直接用完整高频位置编码 → 形变场陷局部极小（大位移和小细节相互干扰）。对策：windowed 位置编码，按 α∈[0,m]\alpha \in [0, m] 渐进开启各频率带：

wj(α)=1−cos⁡(π clamp(α−j,0,1))2w_j(\alpha) = \frac{1 - \cos(\pi\,\text{clamp}(\alpha - j, 0, 1))}{2}

jj：频率带索引（00–m−1m-1）；α\alpha 从 0 线性增加到 m=6m=6（每 80K 步完成一遍）。滑动 Hann 窗：先学低频平滑形变（整体移动），渐进加入高频（细节形状），类似多分辨率优化。

4. Experiments & Results

数据集

双相机验证 rig（两部 Pixel 3 刚性固定）：

  • 准静态 5 序列（40–308 帧，人/狗尽量静止）
  • 动态 4 序列（193–356 帧，主动运动：转头、挥拍、扫地等）
  • COLMAP 用背景特征做相机标定；DeepLabV3 分割前景避免在运动目标上匹配；Laplacian 方差过滤模糊帧

定量结果

准静态场景（5 序列，PSNR/LPIPS↓）：

方法 PSNR ↑ LPIPS ↓
NeRF 18.1 0.502
Neural Volumes（神经体素视角合成，Lombardi 2019，基于变形体素网格的隐式表示） 15.0 0.562
NSFF† 21.3 0.334
Nerfies 23.7 0.282

动态场景（4 序列，PSNR/LPIPS↓）：

方法 PSNR ↑ LPIPS ↓
NeRF 20.3 0.506
Neural Volumes 16.0 0.454
NSFF† 27.1 0.183
Nerfies 22.1 0.168

（†NSFF 额外使用光流/深度/时序监督；Nerfies 在此条件下仍在 LPIPS 上超越）。论文结论：所有序列 LPIPS 均最优。

Nerfies 的 canonical/observation 帧对应关系：左侧观测帧不同视角图像，右侧对应的 canonical 模板几何结构

5. Ablation & Discussion

（Table 3，准静态场景 LPIPS 变化，λ=0.001\lambda=0.001）

去掉的组件 LPIPS 变化（准静态） LPIPS 变化（动态） 说明
弹性正则 +0.018（变差） +0.002（基本无影响） 准静态场景下关键
Coarse-to-fine +0.019（变差） +0.060（大幅变差） 动态场景最关键
SE(3) → 平移场 +0.011（变差） +0.009（轻微变差） 准静态场景有收益
背景正则 +0.014（变差） +0.028（变差） 动态场景同样有帮助
全部去掉 +0.032（变差） +0.107（变差） 各组件均有贡献

Coarse-to-fine 是动态场景最重要的单组件（+0.060 LPIPS）；弹性正则在准静态场景关键（形变欠约束时防止飘移）；SE(3) 形变在准静态有改善，动态场景收益较小。

6. Strengths / Limitations / Future Work

优势：

  • 无需专用硬件：手机随手拍即可，COLMAP 标定
  • 无需骨骼 / 模板 / 标记点：纯学习驱动的形变场
  • SE(3) 参数化比平移场更高效，远端旋转参数共享
  • LPIPS 全面超过所有 baseline（含用额外监督的 NSFF）

局限：

  • 拓扑变化（嘴巴开合）形变场无法表达，产生严重伪影（paper Fig. 16）
  • 快速运动区域观测稀疏，形变欠约束
  • Gauge ambiguity：静态区域可能漂移（canonical 与观测系对齐不唯一）
  • 高计算成本：full HD 1M 步 × 8×V100 约 1 周，实用性受限
  • 相机标定依赖 COLMAP 能在背景特征上成功 SfM

后续影响：

  • 开创了"canonical template + deformation field"这一范式，后续 HyperNeRF（体素超空间扩展形变场）/ D-NeRF（用时间 latent 代替 per-frame latent 的可控形变 NeRF）/ TiNeuVox（时变神经体素，用显式体素网格加速形变场推理）等沿此扩展
  • SE(3) 形变场 → 关节体建模（ArticulatedNeRF：骨骼驱动的神经辐射场，把形变场分解为刚性骨骼变换的加权混合）的前置工作
  • 在 SLAM 圈影响了动态场景建图（形变场 + NeRF 的组合）

References

  • Park, K., Sinha, U., Barron, J. T., Bouaziz, S., Goldman, D. B., Seitz, S. M., & Martin-Brualla, R. (2021). Nerfies: Deformable Neural Radiance Fields. ICCV 2021. arXiv:2011.12948 — 论文
  • 项目页：nerfies.github.io
  • 静态 NeRF 基础：NeRF 笔记
  • SE(3) 指数映射：李群与李代数（K2E-A）
